AD9833 Controller mit AVR

2021/05/24

AD9833 (Programmierbarer Wellenformgenerator) ¹ Controller mit AVR

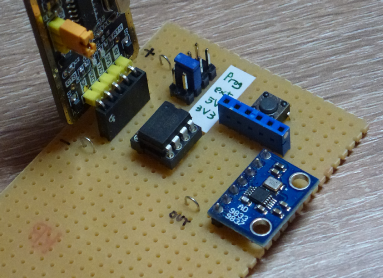

AD9833 Controller board with USB interface converter

Einführung

Es gibt so viele Projekte, um einen AD9833 zu verwenden. Dies ist eines solcher Projekte. Im Vergleich zu anderen Projekten ist dieses viel kleiner und viel billiger, weil ich einen AVR (statt Arduino usw.) verwendet habe. Sie steuern den AD9833 über eine serielle Schnittstelle. Das ist sowohl ein Vorteil als auch ein Nachteil. Zumindest ist es ein großer Vorteil für Leute wie mich, die fast alles über ein Terminal machen wollen. Natürlich weiß ich: solche Leute sind in der Minderheit ;-)

Wenn Sie einen Standalone-Controller suchen, sehen Sie zum Beispiel:

DIY Function/Waveform Generator von GreatScottLab
How to Build Your Own Function Generator Using Analog Devices' AD9833 von Cezar Chirila

(und viele andere Projekte.)

Anforderungen

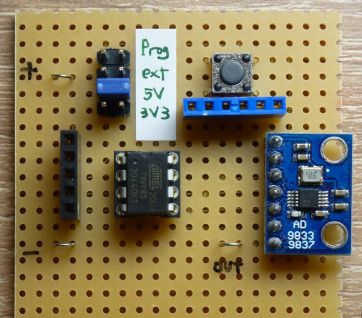

AD9833-Platine (siehe Foto)
AVR mit 4 KB oder mehr Flash.
USB-Seriell-Karte

Schaltplan

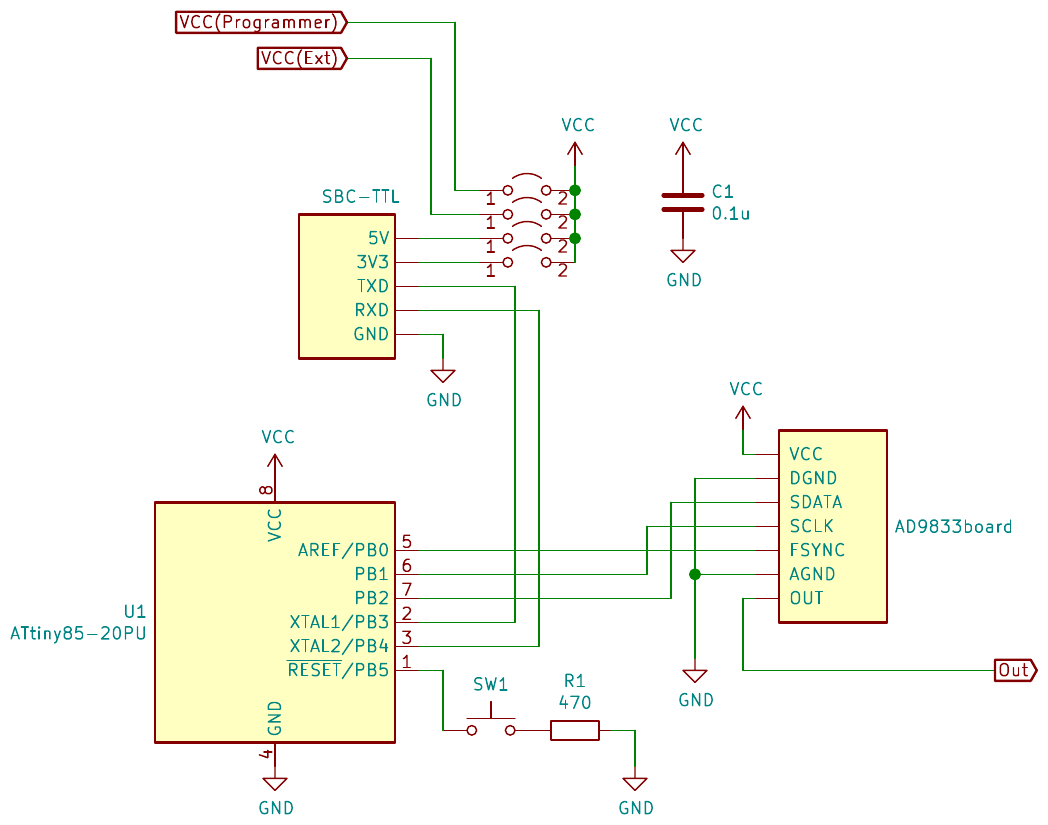

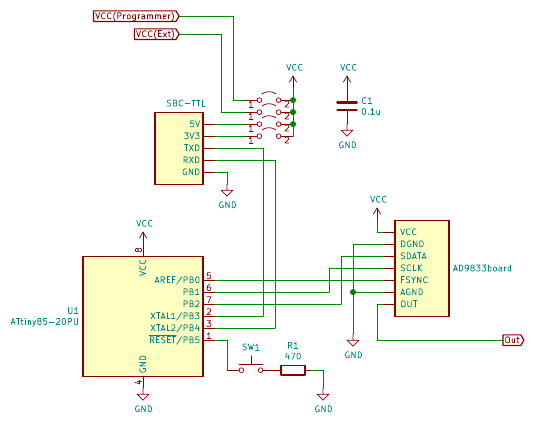

./ad9833ctrl-sch-thumb.png — Schematic of AD9833 Controller (click to enlarge)

Geprüfte AVRs

ATtiny85
ATmega8
ATmega328P

Wie man kompiliert

git clone https://github.com/TPKato/ad9833ctrl
editieren Sie config.h
editieren Sie Makefile (insbesondere den Gerätenamen und die Einstellungen des Brenners)
make
make flash

Wie zu verwenden

Sie können den AD9833 über eine serielle Konsole steuern. Versuchen Sie h oder ?, um Hilfemeldungen zu sehen (wenn Sie das Programm mit USE_HELP kompiliert haben).

Grundlegende Befehle

Bei allen Befehlen wird die Groß-/Kleinschreibung nicht beachtet.

[Zahl]

Frequenz (in Hz). Um eine Frequenz anzugeben, können Sie die folgenden Notationen verwenden:

100
10k
1.5k
1k5 (= 1,5k)
2M

S

Sinuswelle

T

Dreieckswelle

Q

Rechteckwelle

RESET

Reset an den wAD9833 senden

H, ?

Hilfemeldung anzeigen

EEPROM (muss mit `USE_EEPROM` kompiliert werden)

SAVE: aktuelle Register in EEPROM speichern. Der AVR lädt die gespeicherten Werte beim Reset (wenn gespeicherte Daten im EEPROM vorhanden sind). Mit anderen Worten, nachdem Sie die Register gespeichert haben, müssen Sie nicht die USB-Seriell-Karte anzuschließen, solange Sie den AD9833 mit der Frequenz und der Wellenform verwenden.
LOAD: lädt die gespeicherten Werte.
ERASE: Löschen der gespeicherten Werte.

Beispiel

$ dterm /dev/ttyUSB0 4800
AD9833 CONTROLLER VERSION 1.0

h			# <--- Hilfemeldung
Usage (case insensitive):
  [freq]: set frequency
    e.g.: 100 10k 1.5k 1k5 (= 1.5k) 2M
  S: sine wave
  T: triangle wave
  Q: square wave

  RESET: send reset to AD9833

  SAVE: save current registers
  LOAD: restore saved registers
  ERASE: erase saved registers

  H, ?: help
t			# <--- Dreieckswelle auswählen
25k			# <--- Frequenz einstellen (25 kHz)

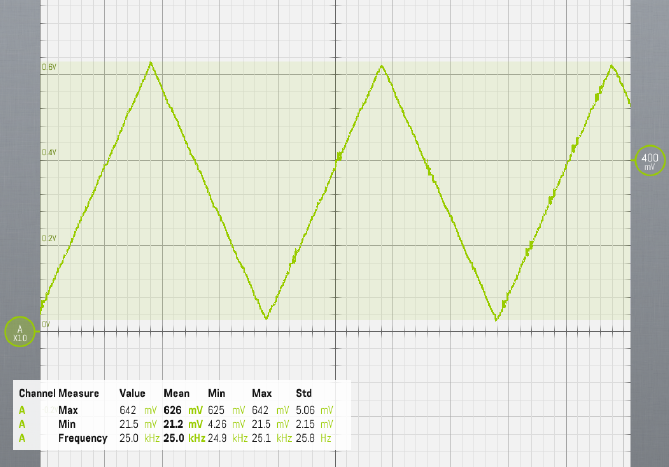

Example: output of AD9833 (triangle wave, 25 kHz)

Analog Devices: AD9833 Datasheet and Product Info
